Lenz 80145 - Ergänzungsset LY145: Artikel
An den Schaltdecoder LS100 können vier Weichen oder Signale usw. angeschlossen werden. Falls alle Komponenten zugleich geschaltet werden, darf der Gesamtstrom nicht mehr als 1,7 Ampere betragen. An den Ausgängen liegt Gleichspannung an. Das ist beim Einsatz von Leuchtdioden zu beachten.
Über die Klemmen RArtikel S des LS100 wird die für die Rückmeldung der Weichenstellung nötige Verbindung mit der Zentrale hergestellt, die Weichen- oder Signalstellung wird dann zum Beispiel im Handregler angezeigt oder als Information an ein Steuerungsprogramm weitergegeben.
Ergänzungsset LY145
Auch beim Schalten von Magnetartikeln bietet Digital plus wesentlich mehr KomfortArtikel Flexibilität: Tastenpulte können entfallen, da die Ansteuerung über Bedienbausteine wie Fahrregler oder Computersoftware erfolgt. Die Verdrahtung ist übersichtlicher, da die Leitungen nicht mehr über die ganze Modellbahnanlage geführt werden müssen, sondern entsprechende Decoder in der Nachbarschaft des Zubehörs montiertArtikel mit ihnen verkabelt werden.
Die Schalt-Informationen werden über die selbe zweiadrige Leitung, die auch die Gleise versorgt, an die Schaltdecoder geschickt, die daraufhin die Antriebe von WeichenArtikel /oder Signalen in Bewegung setzen oder LampenArtikel LEDs in Lichtsignalen ein-Artikel ausschalten.
An einen Schaltdecoder können mehrere Weichen angeschlossen werden, die einzelnen Ausgänge erhalten (wie die Lokempfänger) eigene Adressen. Die Eigenschaften der Ausgänge können, je nach Verwendung des Weichenantriebes oder Signals, getrennt voneinander angepasst werden: Die Dauer, die ein Ausgang nach dem Aktivieren eingeschaltet bleibt, ist einstellbar. Diese Eigenscaft ist besonders nützlich bei Verwendung motorischer Weichenantriebe. Eine weitere Möglichkeit ist das Einstellen auf Blinkbetrieb, wobei die Blinkfrequenz variiert werden kann. Für Warnkreuze an Bahnübergängen wird daher keine separate Elektronik benötigt.
Bis zu 1.024 Weichen, SignaleArtikel Magnetartikel können im Digital plus System geschaltet werden, diese Komponenten werden an die Schaltdecoder LS100 (mit Rückmeldung) oder LS150 angeschlossen.
Die Bedienung erfolgt entweder mit einem Handregler (LH01, LH100), einem Computerprogramm (über das Interface) oder ganz klassisch mit Tastern bzw. Schaltern. Als Bindeglied zwischen diesen Tastern/SchalternArtikel den digitalen Schaltdecodern dient das neue Tastenmodul LW150, mit dessen Hilfe bis zu 16 digital angesteuerte Magnetartikel geschaltet werden können. Je Weiche/Signal werden 2 Taster oder ein 1-poliger Umschalter benötigt (nicht im Lieferumfang des LW150 enthalten). Natürlich können mehrere Tastenmodule gleichzeitig eingesetzt werden, jedes Tastenmodul hat eine eigene, einstellbare XpressNet-Adresse.
Wichtig für den sicheren Fahrbetrieb: der Schaltzustand der angeschlossenen Weichen/Signale kann (z.B. im Gleisbildstellpult) mit LEDs angezeigt werden. Hierzu benötigen Sie das Ergänzungsset LY145 (siehe unten). Der Schaltzustand wird im LW150 abgespeichert: werkseitig sind die Tastenmodule so eingestellt, dass der gespeicherte Zustand der WeichenArtikel Signale nach dem Einschalten automatisch wieder hergestellt wird. Wenn Sie also eine Weiche nach dem Ausschalten der Anlage manuell verstellt haben (z.B. beim versehentlich Reinigen der Gleise), wird sie nach Einschalten wieder auf dem gespeicherten Zustand zurückgestellt. Diese Automatik ist auf Wunsch abschaltbar.
Die Stromversorgung des LW150 erfolgt normalerweise durch die Zentrale über das XpressNet. Die Zentrale (LZ oder LZV100) liefert insgesamt max. 300 mA für am XpressNet angeschlossene Geräte wie Handregler, Schaltempfänger, Rückmeldebausteine, Interface, VerstärkerArtikel auch das Tastenmodul. Wie diese Versorgungsleistung nicht ausreicht (z.B. größere Anlagen mit mehreren HandreglernArtikel zahlreichen weiteren XpressNet-Geräten), muss das LW150 separat mit Strom durch das als Zubehör erhältliche Steckernetzteil (Artikel ) versorgt werden. Eine weitere Option ist der Einsatz des Repeaters, der außer der Stromversorgung auch aktiv das XpressNet Signal aufbereitet.
In der Bedienungsanleitung des LW150 zeigt unter 10.1. Optionale Stromversorgung eine Tabelle die Stromaufnahme verschiedener XpressNet-Geräte, der inpiduelle Bedarf lässt sich so leicht ermitteln.
Anschluss am XpressNet
Anschlusskabel zum Anschluss der Tasten im Lieferumfang enthalten

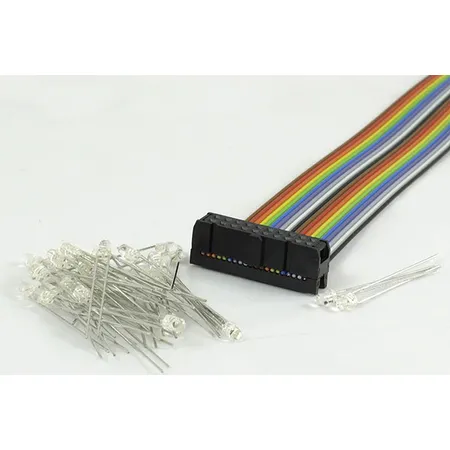

32 passende LEDs sowie Anschlusskabel (zur Stellungsanzeige) als Zubehör erhältlich: Artikel
zur Steuerung von 16 Weichen/Signalen usw.
mehrere LW150 können am XpressNet verwendet werden
optionale Stromversorgung: Steckernetzteil Artikel die Anzeige der Weichenstellung setzt die Verwendung einer LZ/LZV100 voraus. Die echte Rückmeldung mit LS100 setzt endabgeschaltete Weichenantriebe oder entsprechende potentialfreie Meldekontakte am Antrieb voraus.
